Energolux SDR-B 50-30 EM1 EC

Канальный вентилятор Energolux SDR-B 50-30 EM1 EC предназначен для перемещения воздуха в прямоугольных системах вентиляции с каналом 500×300 мм. Модель оснащена EC-мотором с внешним ротором и встроенной схемой управления, поэтому её можно подключать к внешнему управляющему устройству и регулировать режим работы без отдельного внешнего регулятора скорости.

Конструкция и обслуживание

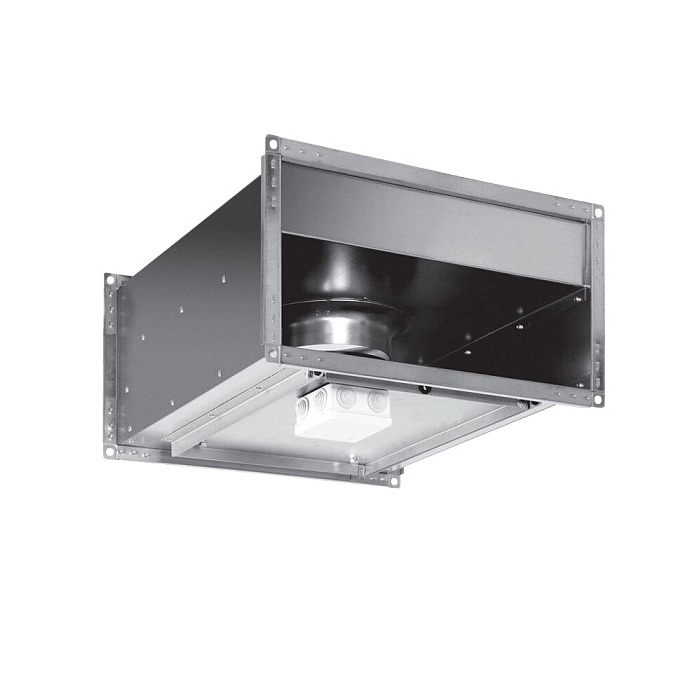

Корпус выполнен из оцинкованной стали, а мотор-колесо собрано из двигателя и крыльчатки с загнутыми назад лопатками. Рабочее колесо и двигатель статически и динамически сбалансированы в двух плоскостях, что снижает вероятность вибраций при корректном монтаже.

Для доступа к крыльчатке и двигателю предусмотрена сервисная крышка. Она упрощает осмотр, очистку и проведение регламентных работ без демонтажа всего вентилятора из участка воздуховода. При проектировании системы оставьте перед крышкой пространство, достаточное для её снятия и обслуживания.

Подключение и ограничения

Встроенный коммутирующий контроллер принимает сигнал от внешних устройств в помещении. Это позволяет включать вентилятор в систему автоматизации или использовать внешний орган управления, если его сигнал совместим с входом вентилятора. Конкретную схему подключения необходимо выбирать по электрической документации оборудования.

Электродвигатель имеет степень защиты IP54, клеммная колодка — IP55. Эти обозначения не делают вентилятор герметичным: при монтаже требуется исключить прямое попадание воды на корпус и электрические соединения. Перемещаемый воздух не должен нагреваться выше +60 °C.

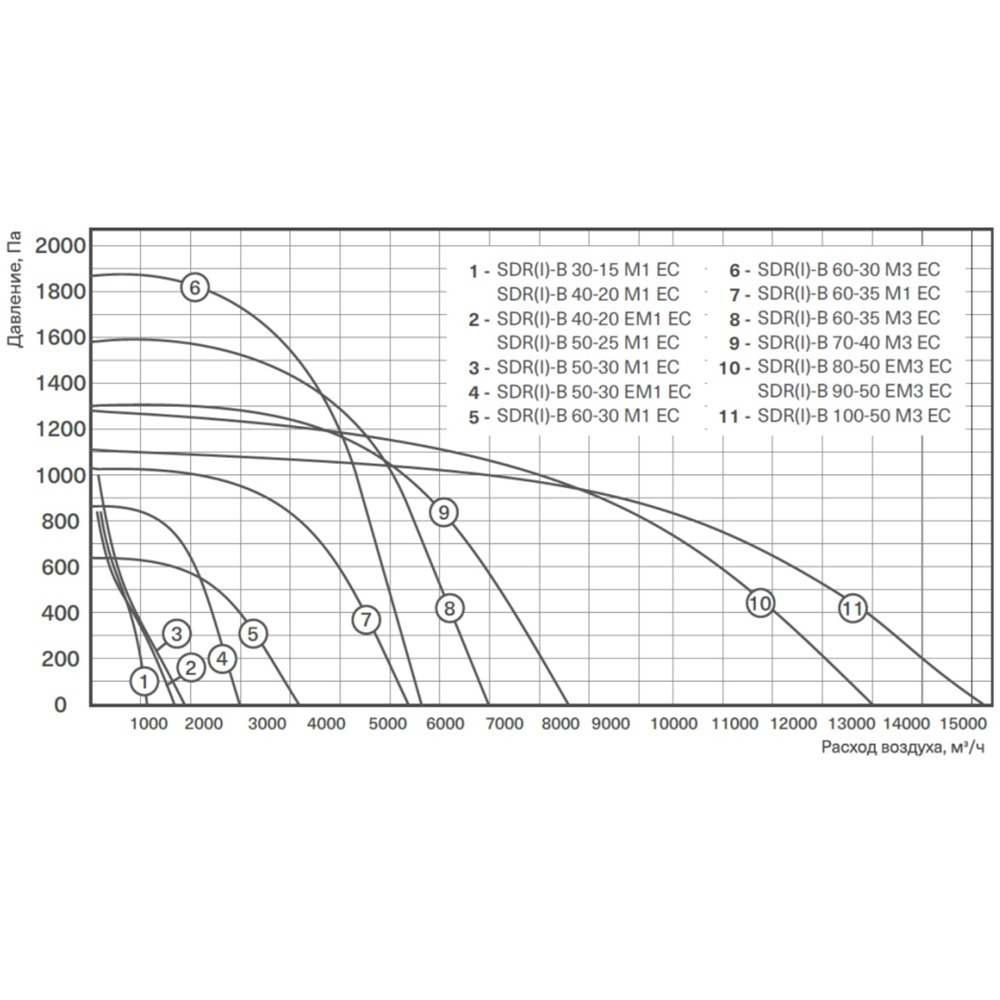

При выборе учитывайте сопротивление всей сети, включая воздуховоды, фильтры, решётки и фасонные элементы. Максимальные значения расхода и давления не достигаются одновременно, поэтому рабочую точку следует сопоставлять с расчётной характеристикой системы. В комплекте предусмотрен сам вентилятор; элементы воздуховодов, автоматика и монтажные принадлежности отдельно не заявлены.
