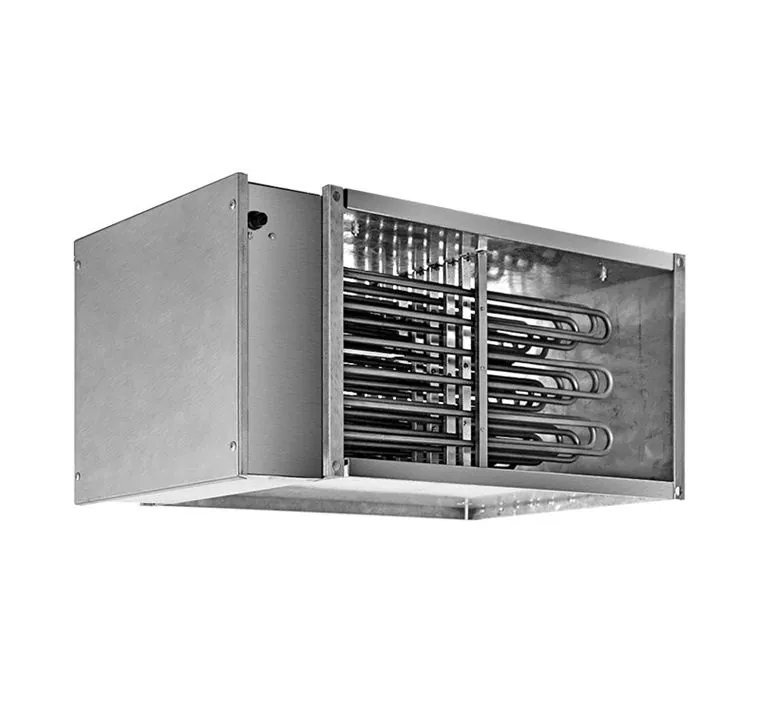

Zilon ZES 600х350-36

Канальный блок подогрева воздуха предназначен для прямоугольных систем вентиляции и работает только с чистым потоком. Его отличают два положения установки и смещение электрошкафа вбок: фланцевый корпус стыкуют с воздуховодом по месту, поэтому перед монтажом проверяют направление подключения и доступ к электрошкафу.

При вертикальном монтаже электрошкаф должен быть обращён вбок, а не вверх или вниз; оставьте место у стороны ввода питания. Прямоугольное присоединение с фланцами позволяет встроить изделие в воздуховод без дополнительных переходников, если сечение канала соответствует конструкции.

Корпус выполнен из оцинкованной стали, устойчивой к высоким температурам, ТЭНы — из нержавеющей стали AISI 304 на направляющих. Термостойкие электрические соединения и двухступенчатая защита от перегрева рассчитаны на тепловой режим, при котором максимальная температура воздуха ограничена 50 °C.

Подключение рассчитано на трёхфазное питание 380 В, поэтому для монтажа нужен отдельный ввод в распределительный щит и кабель сечением, согласованным с нагрузкой. Регулирование температуры выполняют внешним электронным регулятором: его подбирают под ступенчатую схему мощности. Встроенной панели с уставкой здесь не предусмотрено.

Номинальный и минимальный расход воздуха задают границы рабочего режима: температурная дельта формируется при определённой подаче потока. При настройке внешнего регулятора нужно согласовать включение ступеней с расходом, чтобы выходная температура не превысила предельные 50 °C.

Электрический нагрев не требует жидкого или парового теплоносителя, поэтому изделие выбирают для вентиляционных участков с доступом к трёхфазной сети. Оно подходит для общественных, производственных и жилых систем, но только там, где в канал поступает чистый воздух.
