Shuft EHR 500x250-22,5

Канальный воздухонагреватель устанавливают в прямоугольные вентиляционные трассы для нагрева воздуха. Он включается в систему соответствующего сечения и работает вместе с вентилятором, который поддерживает постоянный воздушный поток.

Перед выбором проверяют, что сечение воздуховода соответствует типоразмеру нагревателя и вентилятор обеспечивает постоянный поток через его проточную часть без препятствий.

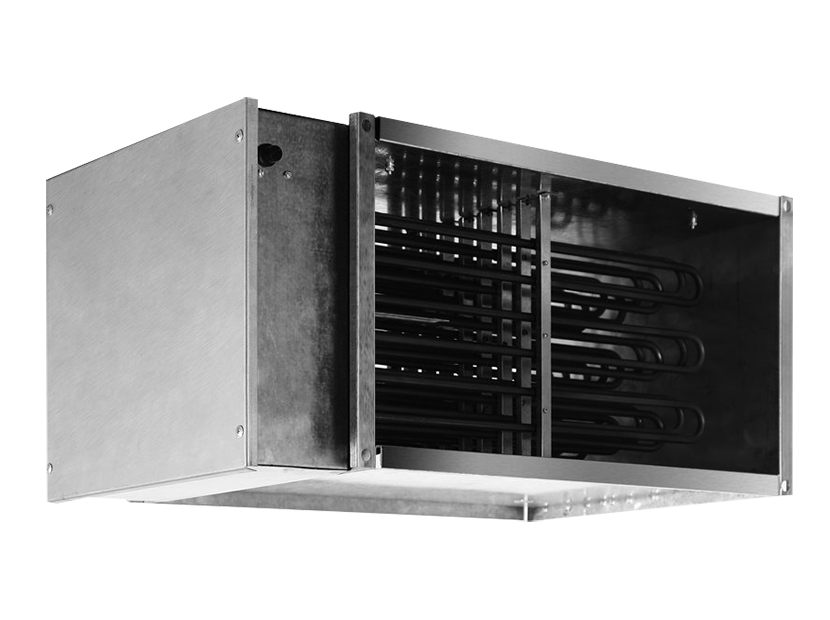

Конструкция собрана из оцинкованного корпуса и нагревательных элементов из нержавеющей стали. ТЭНы непосредственно нагревают поток в канале, поэтому устойчивый расход воздуха — обязательное условие безопасной работы. Двухступенчатая защита от перегрева ограничивает нагрев при недопустимом росте температуры элементов. Монтаж допускается в любом положении.

Режимы и пределы

Минимальная скорость потока в нагревателе составляет 1,5 м/с. Если вентиляция не обеспечивает такой расход, элементы перегреваются и защита срабатывает. Максимальная температура воздуха на выходе ограничена +50 °C; уставка внешнего терморегулятора не должна превышать этот предел.

Если проект требует нагрева воздуха на выходе выше +50 °C, одного узла недостаточно: нужен другой источник тепла.

Встроенного регулятора температуры нет, поэтому узел работает с внешним электронным регулятором ТС. Термозащита срабатывает только при перегреве и не регулирует температуру воздуха.

Монтаж и подключение

Нагреватель можно встроить в горизонтальный, вертикальный или наклонный участок прямоугольной трассы. Перед пуском проверяют, что поток через нагреватель не ниже 1,5 м/с. Электрическая часть подключается к трёхфазной сети 380 В/50 Гц, а управление нагревом задаётся внешним электронным регулятором ТС.
