Systemair RTRD 14 SPEED CONT. SYSTEMAIR

Пятиступенчатый регулятор скорости Systemair RTRD 14 SPEED CONT. обеспечивает точное ручное управление скоростью трехфазных вентиляторов с током до 14 А. Устройство отличается встроенной защитой электродвигателя и возможностью подключения дополнительных термостатов для автоматического контроля.

Основные характеристики и значение для пользователя

• Регулировка скорости происходит вручную с помощью удобной рукоятки, что позволяет быстро адаптировать работу вентилятора под текущие потребности помещения.
• Встроенная защита электродвигателя прекращает подачу напряжения при перегреве (термоконтакты ТК), предупреждая возможные повреждения и продлевая срок службы оборудования.
• Регулятор рассчитан на трехфазное питание 380 В/50 Гц, обеспечивая стабильную работу при нагрузке до 14 А и максимальной рассеиваемой мощности 220 Вт.
• Наличие входов для комнатного термостата (RT) и термостата защиты от обмерзания (FS) позволяет интегрировать регулятор в более сложные системы контроля климата и предохраняет оборудование от неблагоприятных условий.

Преимущества и особенности

1. Широкий диапазон выходных напряжений (от 90 В до 400 В) на пяти ступенях обеспечивает плавное и эффективное регулирование скорости вентилятора.
2. Функция перезапуска после срабатывания защиты проста в использовании: необходимо установить рукоятку в положение 0 на 10 секунд, что позволяет быстро восстановить работу без вызова специалиста.
3. Выход 230 В может использоваться для управления внешними устройствами: приводами заслонок, электронагревателями и прочим оборудованием, при этом подача тока прекращается при выключении регулятора или срабатывании защит.
4. Компактные габариты (450х174х290 мм) и вес 32 кг облегчают монтаж и обслуживание.
5. В комплекте — устройство с рукояткой регулировки и стандартными клеммами для подключения термостатов и других приборов.

Возможные области применения

Systemair RTRD 14 идеально подходит для управления скоростью промышленных и коммерческих вентиляторов в системах вентиляции и кондиционирования воздуха. Регулятор эффективно контролирует производительность вентиляции в производственных цехах, складских помещениях, торговых залах и других объектах, где требуется надежная защита электродвигателей и точное регулирование воздушного потока.

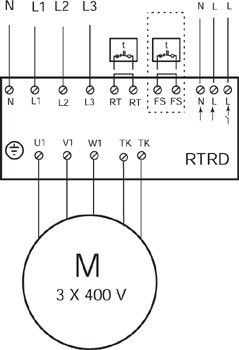

Схема подключения

Ниже представлен пример подключения устройства, который содержит необходимые межсоединения к электродвигателям, термостатам и дополнительным энергоустройствам.
