Lessar LSP-VCA120 / LUE-VCP088x2

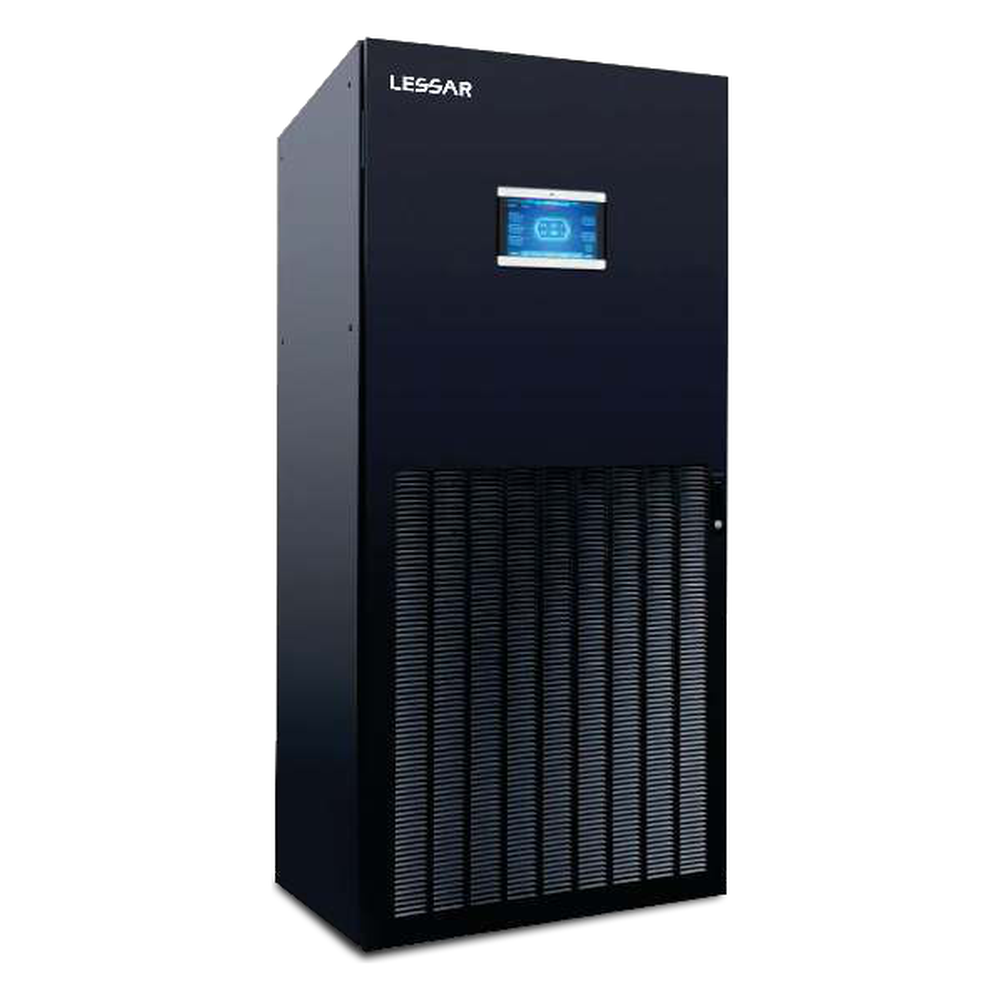

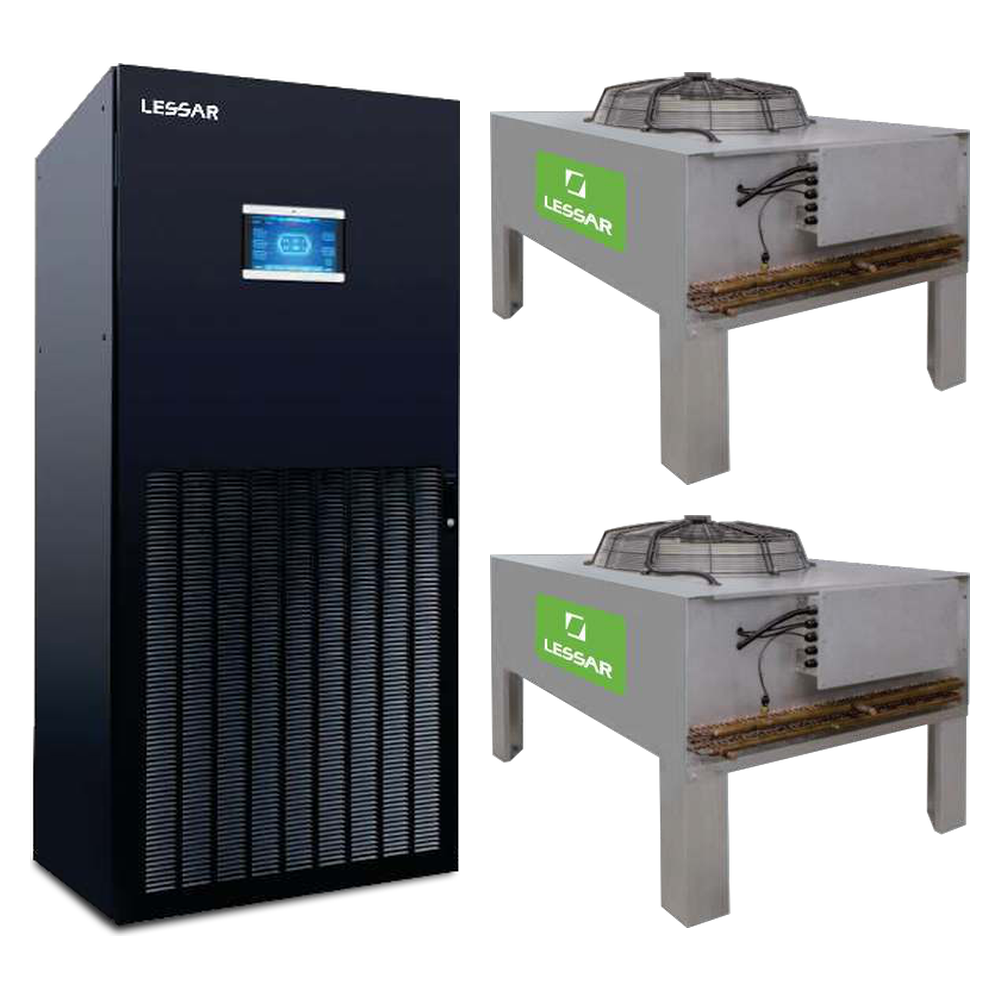

Прецизионный кондиционер для самых крупных залов ЦОД и серверных, старший в линейке Techno Cool. Явная холодопроизводительность — 108 кВт: её дают два инверторных спиральных компрессора Hitachi во внутреннем блоке LSP-VCA120, а тепло на улицу отводят два воздушных конденсатора LUE-VCP088.

Допустимые условия

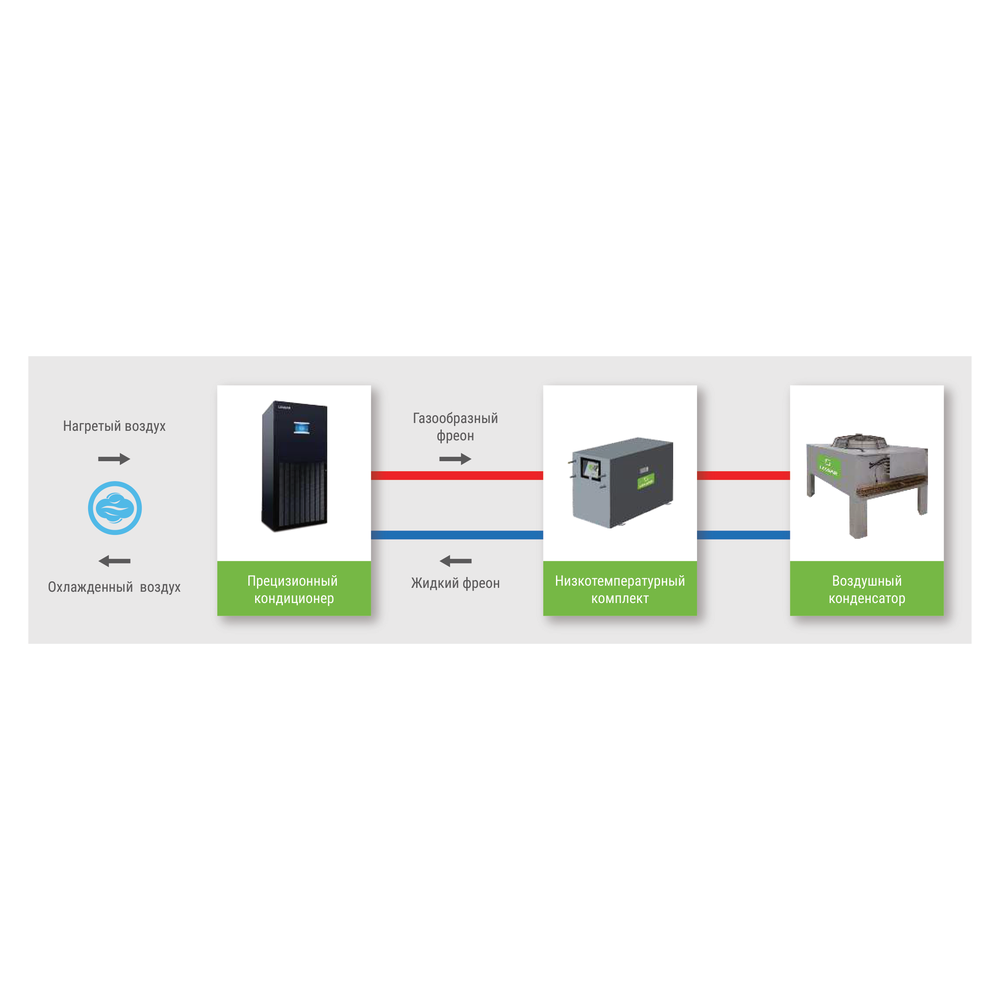

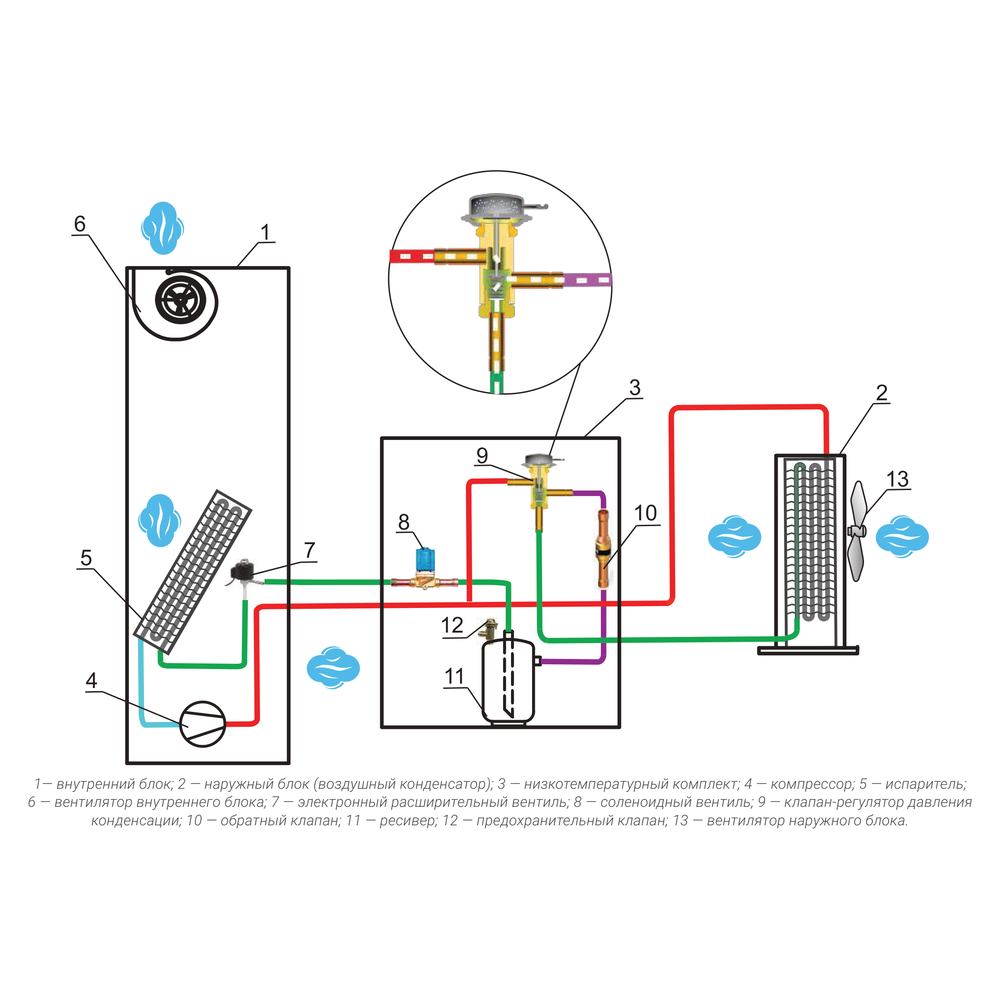

Кондиционер работает при температуре в помещении от +18 до +35 °C и относительной влажности от 20 до 80 %. Наружный воздух в стандартном исполнении — от −20 до +45 °C. Зимой до −40 °C система работает только с внешним низкотемпературным комплектом. В него входят ресивер жидкого хладагента с предохранительным клапаном, соленоидный вентиль на выходе из ресивера, обратный клапан на подаче в ресивер и вентиль-регулятор давления конденсации. Ставится комплект рядом с наружным блоком, на одном с ним уровне. Трасса хладагента — до 100 м по горизонтали при перепаде высот до 30 м.

Оба компрессора работают от инвертора: производительность меняется плавно, и температура в зале не колеблется. На частичной нагрузке такие компрессоры расходуют меньше электроэнергии, чем без инвертора, а пусковой ток у них минимальный. В каждом предусмотрены внутренняя термозащита и электронагреватель картера. Хладагент дросселирует электронный расширительный вентиль. Он реагирует на смену нагрузки быстрее механического, поэтому температура точнее, а потребление ниже.

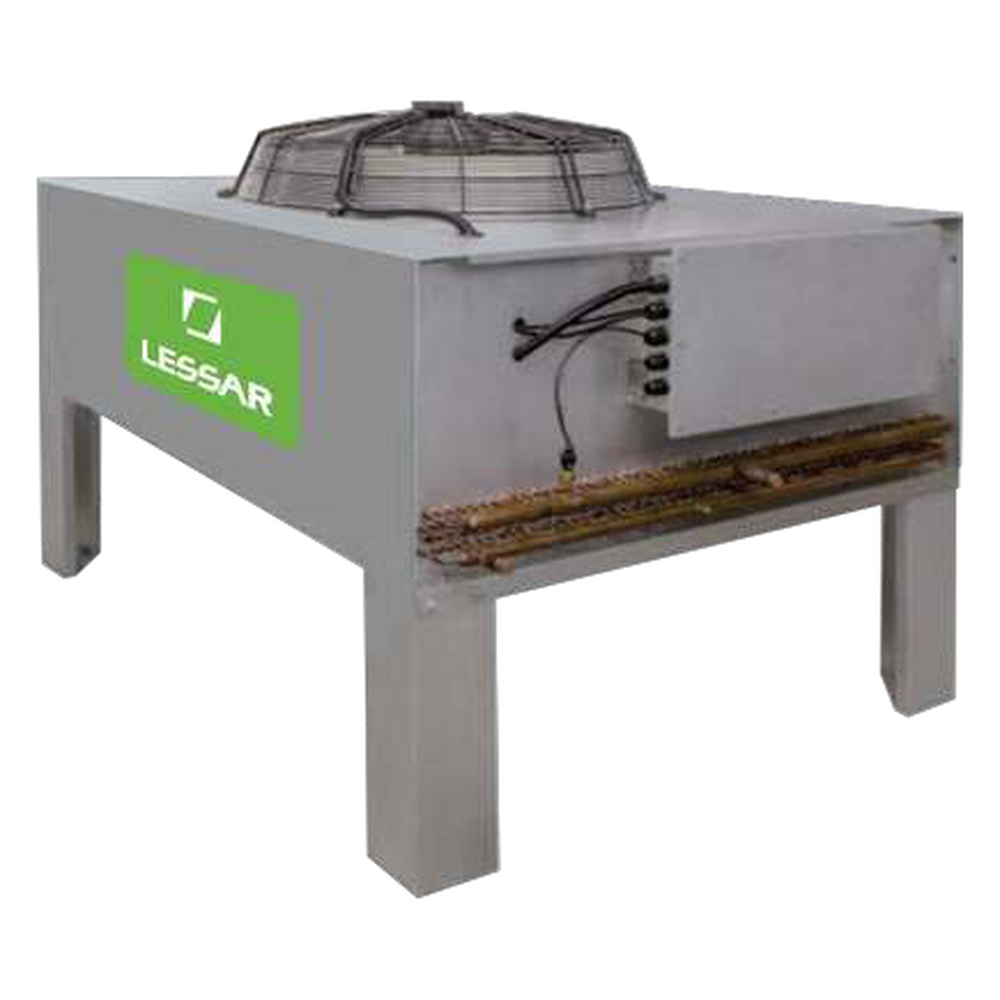

Конденсаторы LUE-VCP088 оснащены двумя вентиляторами каждый. Регулятор меняет их скорость, удерживая давление конденсации, и на неполной нагрузке наружные блоки шумят меньше.

Схемы забора и подачи

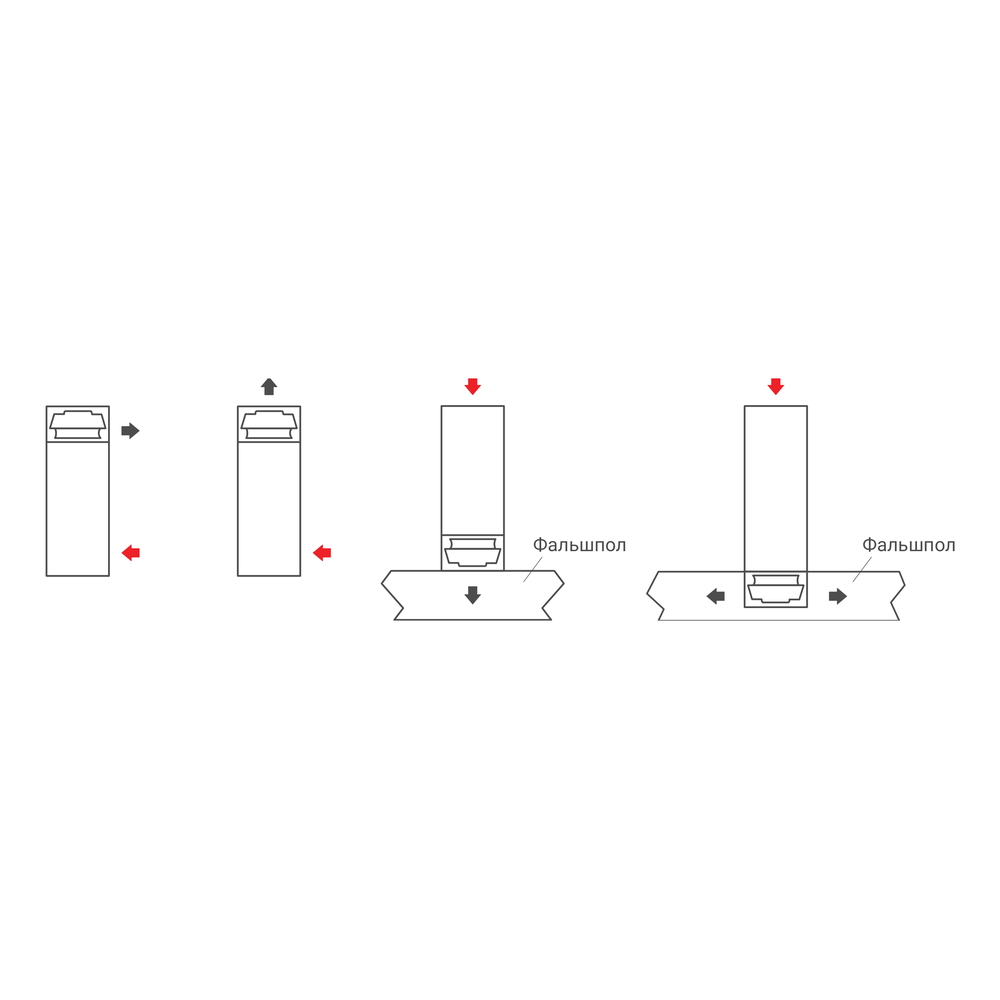

Два EC-вентилятора внутреннего блока создают внешнее статическое давление до 150 Па, поэтому воздух уходит в воздуховод или под фальшпол. Блок выпускается под фронтальный забор снизу с фронтальной подачей сверху или с подачей вверх, под забор сверху с подачей снизу и под ту же схему с вентилятором, заглублённым в фальшпол. EC-двигатели плавно меняют скорость, стартуют с минимальным током и на низких оборотах работают тише и экономичнее.

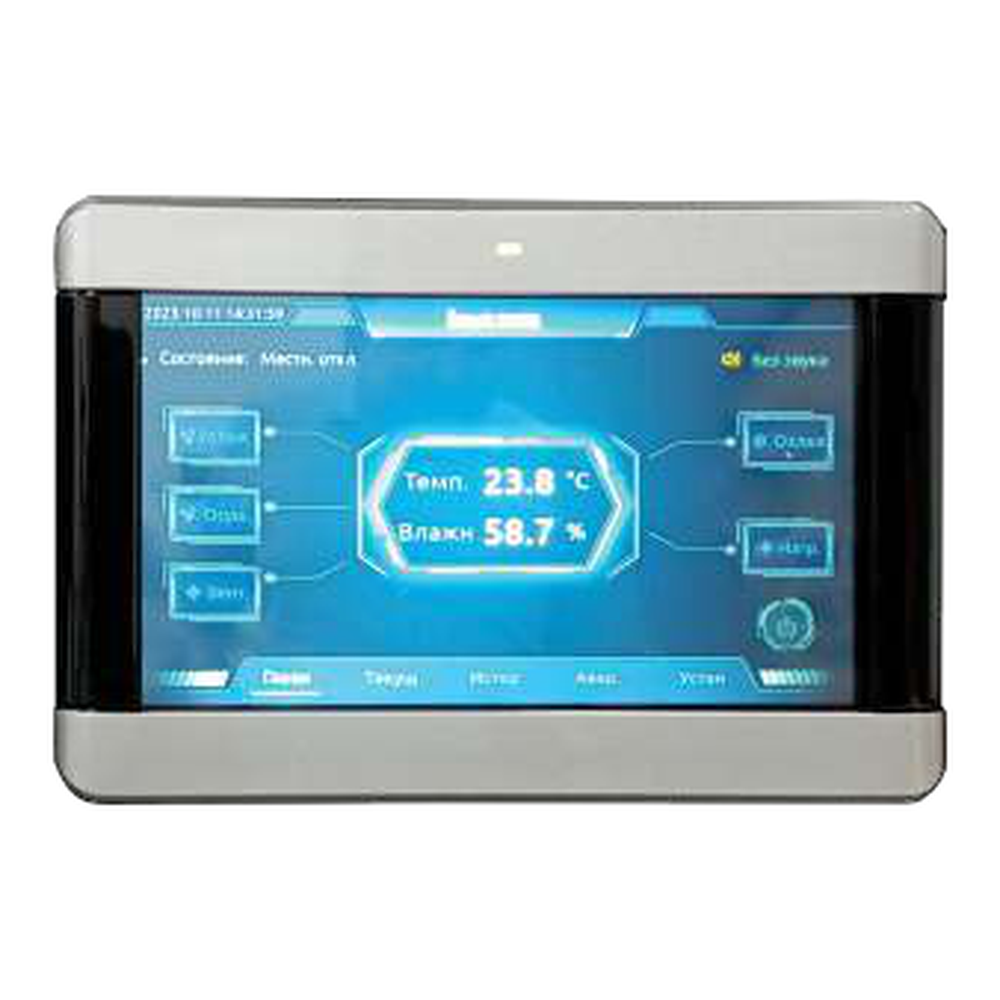

Автоматику ведёт электронная плата: она управляет кондиционером без оператора и защищает от недопустимых режимов. До 64 блоков объединяются в систему с ротацией и аварийным резервированием. Для BMS есть Modbus RS485, SNMP — опция. Цветной сенсорный дисплей панели управления работает с русским меню.

Основание и панели корпуса из стали с порошковой краской, сервисные панели открывают доступ при обслуживании. Испаритель — из медных труб с алюминиевым оребрением.

Опциональное оборудование

• три электронагревателя по 2,5 кВт и увлажнитель с погружным электродом на 10 кг/ч;
• внешний низкотемпературный комплект;
• кабель-датчик протечки воды;
• выносной датчик температуры и влажности;
• реле загрязнения воздушного фильтра;
• реле снижения расхода воздуха;
• поддержка протокола SNMP;
• внешний дренажный насос;
• жалюзи с электроприводом;
• два ввода электропитания;
• опорная рама 400 мм для внутреннего блока без регулировки высоты;
• упаковка в деревянный ящик.
