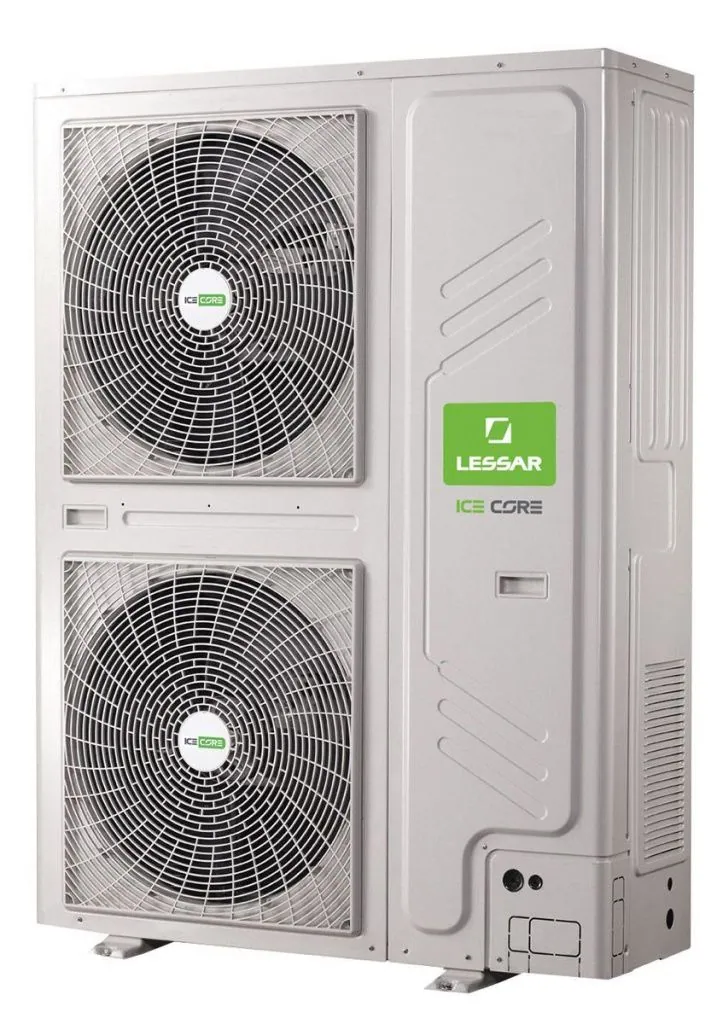

Lessar LUM-HE335ATA4-C

Внешний модуль двухтрубной мини-VRF обслуживает большие помещения с множеством зон и рассчитан на подключение до 20 внутренних устройств. Главное отличие от модульных VRF-схем — внешние блоки не связывают для наращивания производительности: объект обслуживает один подобранный наружный блок.

Если требуется большая холодопроизводительность, выбирают другой модуль из линейки 16–90 кВт вместо установки нескольких наружных блоков для суммирования мощности. В этой архитектуре нет модулей взаимодействия между внешними единицами; логика управления упрощена, а корпус занимает меньше места и стоит дешевле цепочки наружных блоков.

Система охлаждает и отапливает воздух. Инвертор плавно регулирует производительность при изменении тепловой нагрузки в течение дня, а зимний пуск предусмотрен для работы на обогрев при наружной температуре до -20 °C и на охлаждение при наружной температуре до -15 °C.

Трассы и теплоотвод

Длина трубопровода между внешним и внутренними блоками может достигать 150 м, перепад высот — 30 м. Внутренние устройства размещают по этажам, кабинетам и залам, пока эти пределы не превышены. При подборе учитывают количество подключений и конфигурацию трасс: схема с 20 внутренними блоками должна укладываться в 150 м по длине и 30 м по высоте.

Конденсатор внешнего блока охлаждается воздушным обдувом. Наружный модуль размещают в зоне открытой циркуляции воздуха: забор должен быть свободным, а нагретый поток — выводиться наружу. Масса блока 157 кг также учитывается при выборе несущей рамы, площадки или кронштейнов.
