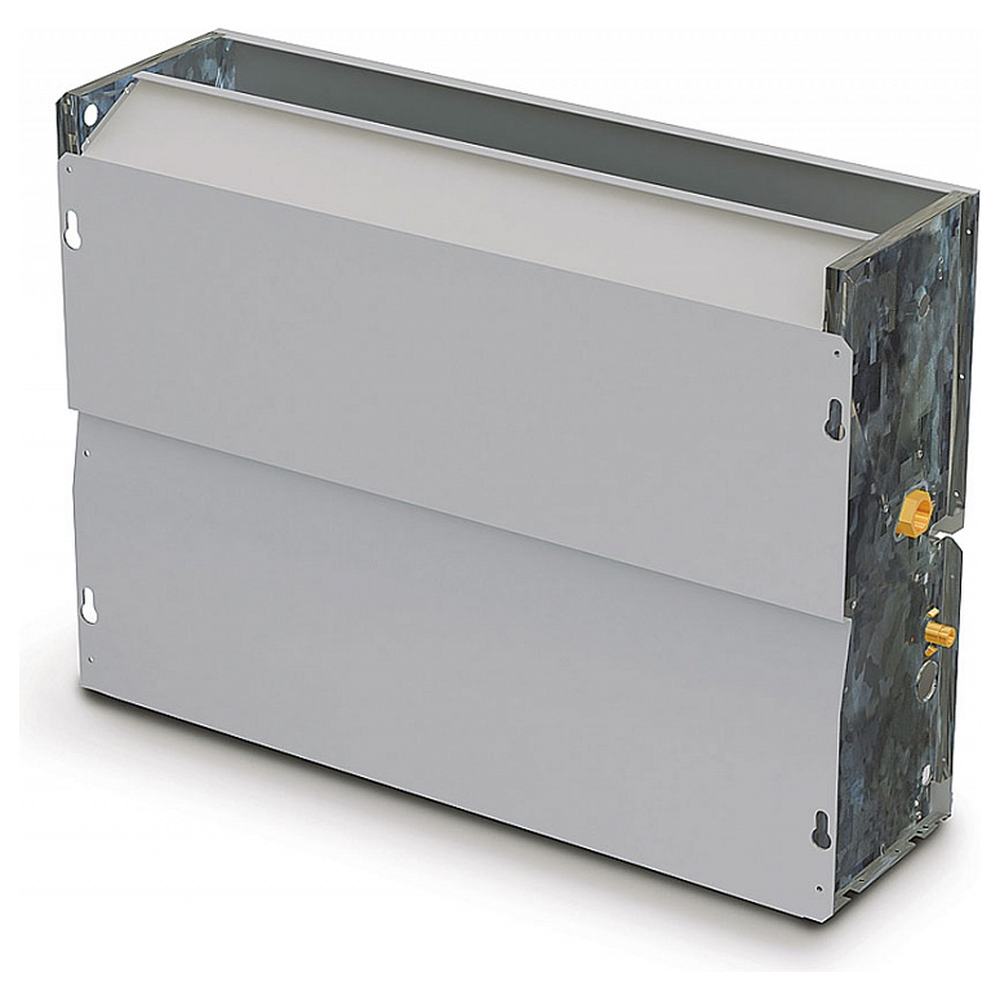

Lessar LSF-750AQ22C

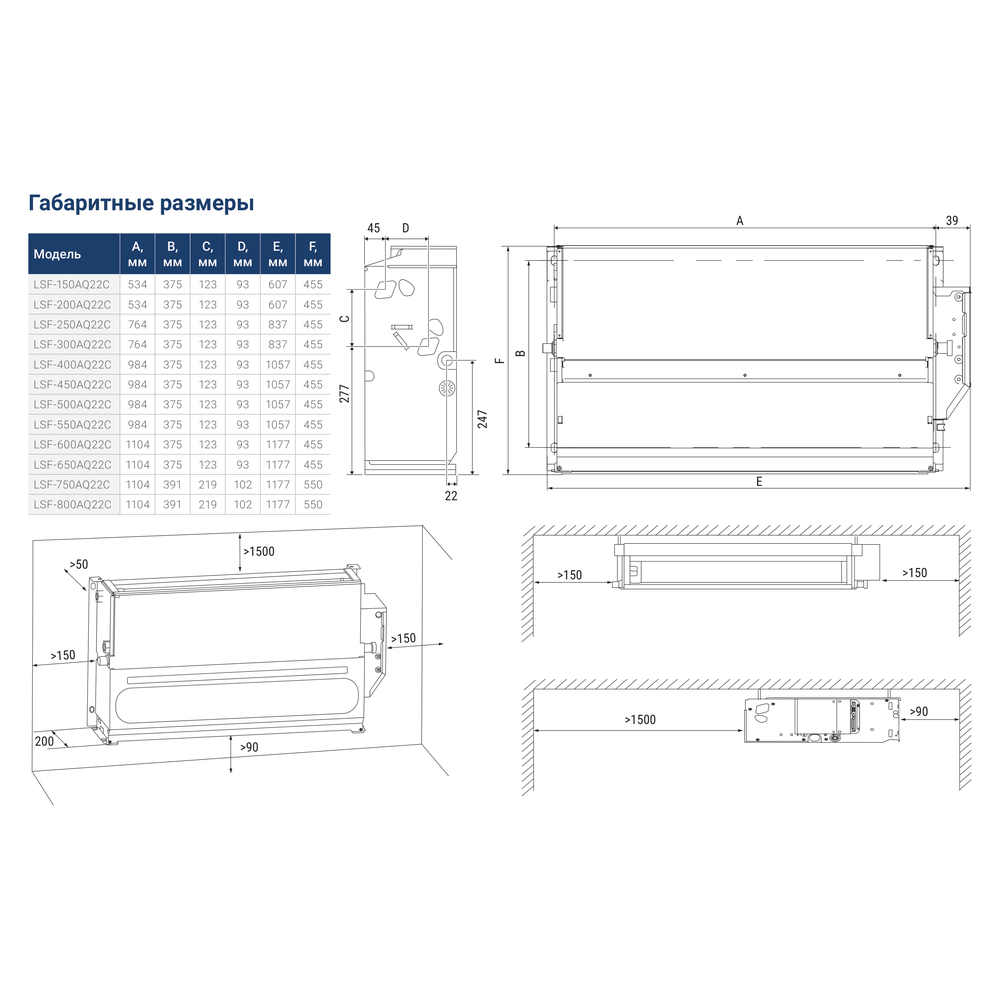

Фанкойл без декоративного корпуса для двухтрубной системы охлаждения и нагрева, выполненный в корпусе увеличенной высоты. Длина и глубина у него те же, что у LSF-600AQ22C и LSF-650AQ22C, а расход воздуха наибольший в линейке, вровень с LSF-800AQ22C.

Блок скрыто встраивается в пристенное пространство, где стоит на полу вертикально, или в подпотолочное, где висит горизонтально, и не меняет интерьер. Глубина 200 мм, конструкция лёгкая, система крепления простая. Сильную струю воздуха вверх вдоль стены или потолка создаёт радиальный вентилятор.

Управление в комплект не входит. Для одного фанкойла есть механический термостат LZ-FBPW42-8, электронный термостат LZ-UXPW8 с удалённым управлением из приложения по Wi-Fi, проводной пульт LZ-UQPW2 и проводной пульт LZ-UQPG2, поддерживающий Modbus RTU. Блок управления LZ-FMM22.1 комплектуется пультом HJPW, через него подключаются беспроводной пульт LZ-KNP, проводной LZ-UPHW и центральный сенсорный LZ-UPW7.

Один центральный пульт LZ-UPW3 или LZ-UPW7 управляет группой до 64 фанкойлов. С системой управления зданием блок связывается по Modbus RTU.

Монтаж трубопроводов

Стандартно трубы хладоносителя подключаются слева, правое подключение — опция. Подходят запорно-регулирующие узлы ЗРУ-Р4.05-2 и ЗРУ-Р2.85-1, гидравлическое сопротивление теплообменника в серии снижено. Конденсат отводится через пластиковый патрубок. Давление воды не должно превышать 1,6 МПа, а температура горячей воды на входе — 75 °C.

Холодопроизводительность указана для высокой скорости вентилятора, воздуха 27 °C по сухому и 19 °C по влажному термометру, воды 7/12 °C и внешнего статического давления 12 Па, теплопроизводительность — для воздуха 20 °C и воды 45 °C на входе с теми же расходами воды и воздуха.
