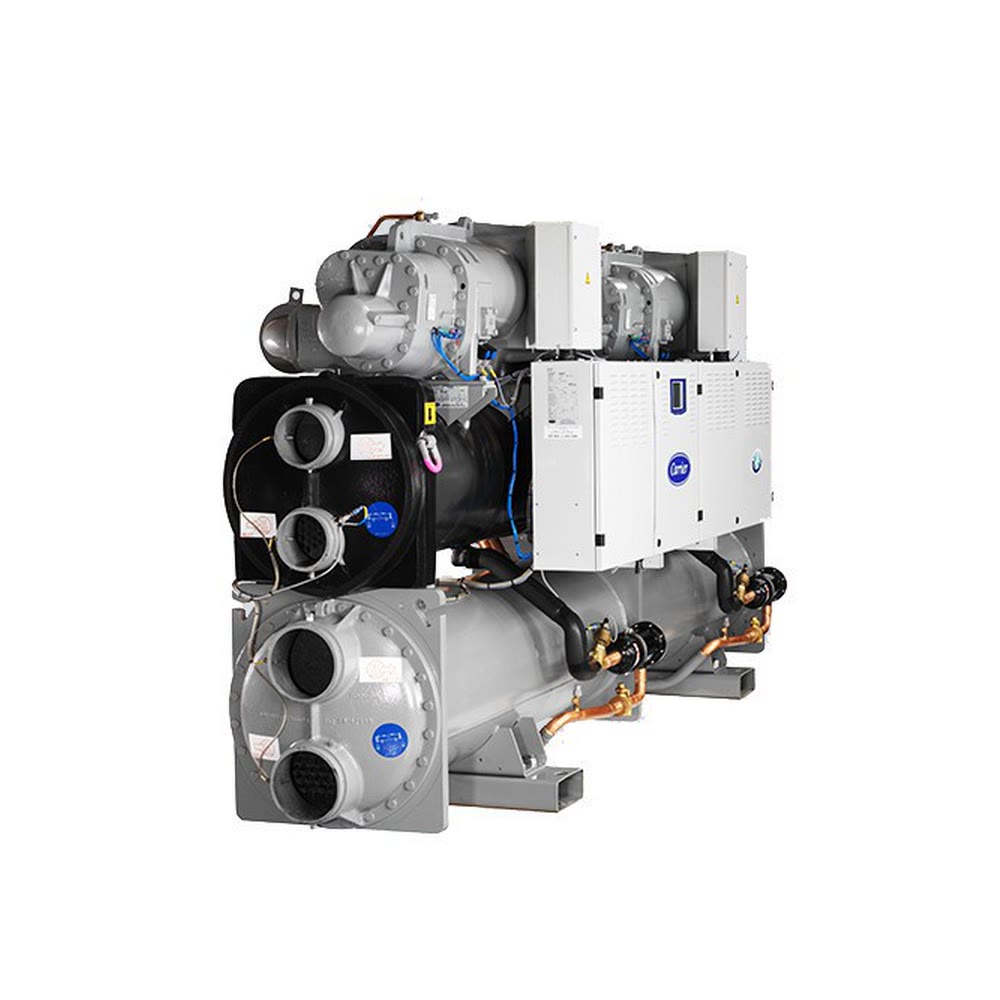

Carrier 30XWHP 1314

Двухконтурная винтовая холодильная машина с водяным конденсатором для холодо- и теплоснабжения коммерческих и промышленных объектов. Исполнение 30XWHP предназначено для объектов, где эксплуатационные затраты нужно снизить до минимума; модель 1314 делит корпус с 1012, 1162 и 1464 и стоит в этой группе третьей по мощности.

Холодильные контуры независимы: при неисправности первого второй включается автоматически и сохраняет частичное охлаждение. Компрессоры — двухроторные винтовые 06T промышленного типа с высокоэффективными двигателями, которые охлаждаются всасываемым газом. Клапан регулирования производительности точно подстраивает холодопроизводительность под нагрузку. Подшипники с роликами увеличенного размера смазываются маслом под давлением и надёжно работают даже на максимальной нагрузке; при неисправности компрессор переходит в режим разгрузки и работает с пониженной производительностью. Узлы компрессора обслуживаются на месте, простой минимален.

Испаритель и конденсатор — затопленные многотрубные, с высокой эффективностью теплообмена и механической очисткой. Электронный расширительный вентиль позволяет работать при пониженном давлении конденсации и полнее использует поверхность испарителя. Маслоотделитель в конденсаторе уменьшает количество масла в контуре и возвращает его в компрессор. Хладагент с нулевым потенциалом разрушения озона циркулирует в герметичном контуре, по заказу ставится детектор утечек. Глушитель на линии нагнетания гасит пульсации газа, шумные узлы закрыты звукоизоляцией; опция 257 и исполнение с пониженным уровнем шума снижают уровень звука дополнительно.

Вода на выходе из испарителя охлаждается до 3,3 °C, с опцией — до -12 °C. Для рассольных систем выпускаются исполнения на низко- и среднетемпературный рассол и на лёгкий рассол до -3 °C. В режиме теплового насоса конденсатор нагревает воду до 50 °C, с опцией — до 63 °C; по заказу доступны исполнение для высокой температуры конденсации, ограничение температуры конденсации и управление для систем с низкой температурой конденсации.

Система управления

Панель SmartVu входит в стандартную поставку: цветной экран 4,3 дюйма, 10 языков интерфейса, защита паролем, ночной режим, управление энергопотреблением, удобный доступ к щиту управления. Контроллер Touch Pilot с экраном 7 дюймов — опция.

Штатный доступ через интернет открывает удалённое управление, мониторинг и диагностику:

• пуск и останов машины;
• переключение между двумя уставками;
• ограничение максимальной производительности;
• управление насосами конденсатора;
• отображение режима работы.

С опцией EMM удалённое управление расширяется: учёт температуры в помещении, сдвиг уставки и другие функции. Опционально устанавливаются шлюзы LON, J-Bus или BACnet для диспетчеризации здания, несколько машин работают по схеме ведущий — ведомый.

Установка

Водяной конденсатор компактнее воздушного, поэтому чиллер монтируется внутри здания, когда на крыше не хватает площади. Подключение электропитания и гидравлики упрощено, пусконаладка проходит быстро. По заказу машина поставляется двумя собранными частями, с единой точкой подключения электропитания, питанием и управлением насоса испарителя или сдвоенных насосов, изоляцией конденсатора и комплектом сервисных клапанов.
