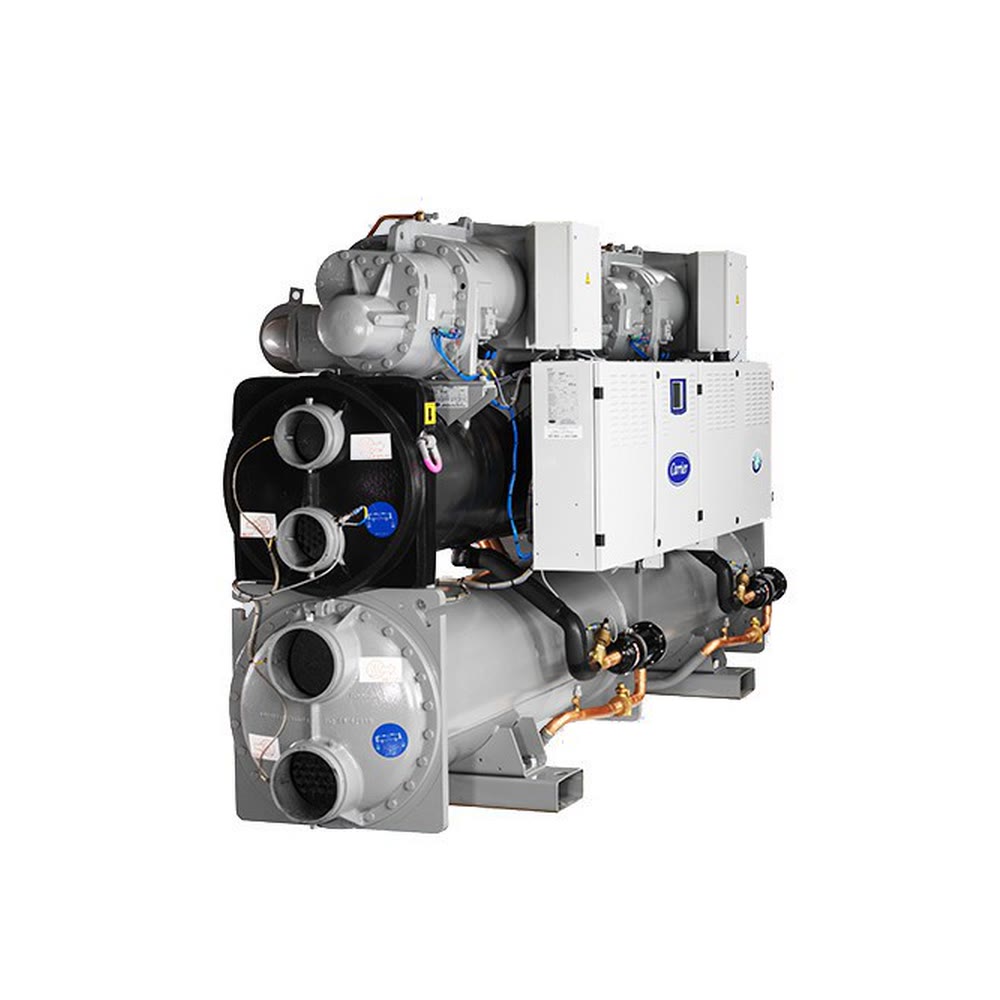

Carrier 30XW-P 1464

Экономайзер с электронным расширительным устройством, которым оснащено исполнение 30XW-P, повышает холодопроизводительность этого винтового чиллера с водяным конденсатором. Машина охлаждает воду для кондиционирования и холодоснабжения коммерческих и промышленных объектов; из четырёх моделей крупного корпуса линейки — 1012, 1162, 1314 и 1464 — она самая производительная.

Испаритель и конденсатор — затопленные многотрубные теплообменники. Электронный расширительный вентиль позволяет работать при пониженном давлении конденсации и полнее использовать поверхность испарителя. В конденсатор встроен маслоотделитель: масла в контуре циркулирует меньше, и оно возвращается в компрессор. Холодильный контур герметичен.

Двухроторные винтовые компрессоры 06T промышленного типа установлены на увеличенных роликовых подшипниках со смазкой маслом под давлением и выдерживают длительную работу на максимальной нагрузке. Двигатель высокой эффективности охлаждается всасываемым газом, клапан регулирования производительности точно согласует холодопроизводительность с нагрузкой. Когда в компрессоре возникает неисправность, он не отключается и переходит в режим разгрузки с пониженной производительностью.

Пульсации газа гасит глушитель на линии нагнетания. Второй глушитель стоит на линии возврата экономайзера, наиболее шумные узлы звукоизолированы, опция 257 снижает уровень звука машины дополнительно. Выпускаются также исполнения для средне- и низкотемпературного рассола, для лёгкого рассола до -3 °C и для высокой температуры конденсации, по заказу устанавливается детектор утечек хладагента.

Автоматика

Штатно к автоматике SmartVu подключаются через интернет с компьютера по Ethernet. Удалённо доступны:

• пуск и останов чиллера;
• вторая уставка через отдельный контакт, например на время, когда здание не занято;
• ограничение максимальной холодопроизводительности заданным значением;
• управление насосами конденсатора с проверкой протока воды по цифровому входу;
• индикация режима: работа или ожидание без нагрузки;
• индикация аварий.

Порт RS485 открывает дополнительные возможности удалённого управления, мониторинга и диагностики. С системой диспетчеризации здания чиллер связывают опциональные шлюзы J-Bus, BACnet over IP или LON; для нескольких машин предусмотрена работа по схеме ведущий — ведомый. Местная панель — цветной экран 4,3 дюйма с 10 языками интерфейса, защитой паролем, ночным режимом и управлением энергопотреблением, к щиту управления удобный доступ.

Монтаж

Водяной конденсатор компактнее воздушного, и чиллер устанавливается внутри здания, когда на крыше не хватает места. Подключения к электросети и гидравлике упрощены, пусконаладка быстрая. Реле протока воды через конденсатор в поставку не входит, его устанавливает монтажная организация. По заказу доступны:

• поставка двумя собранными частями;
• единая точка подключения электропитания;
• исполнение без вводного выключателя, с защитой от короткого замыкания;
• изоляция конденсатора.
