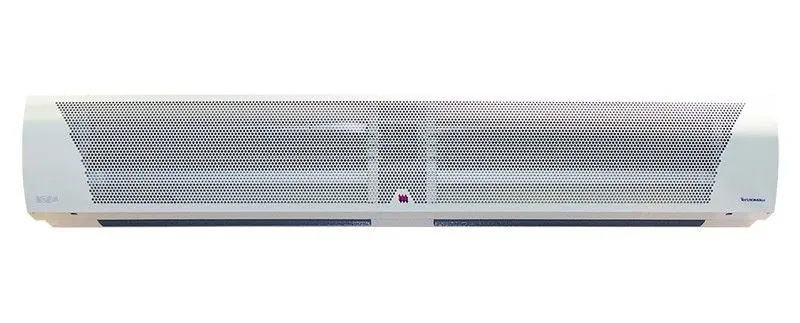

Тепломаш КЭВ-70П4141W Нерж

Тепловая мощность и подогрев воздуха у этой водяной завесы серии 400 «Комфорт» рассчитаны для шести графиков теплоносителя, от 150/70 до 60/40 °C. Исполнение — с передней панелью из нержавеющей стали. Завеса закрывает двери и ворота высотой от 3 до 5 м на рынках, складах, стадионах, в ангарах, депо, промышленных зданиях и торговых центрах.

Значения при +15 °C в помещении, через дробь — на максимальном и минимальном расходе воздуха:

• 150/70 °C — 36,7/22,9 кВт, подогрев воздуха 30/38 °C;
• 130/70 °C — 35,0/22,0 кВт, подогрев 29/36 °C;
• 105/70 °C — 33,0/20,8 кВт, подогрев 27/34 °C;
• 95/70 °C — 32,2/20,3 кВт, подогрев 26/33 °C;
• 80/60 °C — 25,9/16,3 кВт, подогрев 21/27 °C;
• 60/40 °C — 13,4/7,6 кВт, подогрев 11/12 °C.

Пульт HL10 из комплекта поддерживает температуру воздуха у проёма. С него переключаются три ступени расхода — 2300, 3200 и 3600 м³/ч — и ступени нагрева 20,3 и 32,2 кВт, есть режим без нагрева. Эффективная длина струи — 4,5 м.

В тамбуре завеса подогревает поступающий с улицы воздух, защита получается смесительной. Над проходом без тамбура проём перекрывает направленный воздушно-тепловой поток, и такая схема требует точного расчёта.

Завеса всасывает воздух спереди и встаёт там, где у проёма мало места: горизонтально сверху или вертикально сбоку, в том числе с обеих сторон проёма. Сопловой аппарат оригинальной конструкции выпускает равномерный поток с низким аэродинамическим шумом. Оболочка — IP21.

Патрубки подвода и отвода теплоносителя — 3/4 дюйма. Отдельно заказываются металлорукав L=400 Dy 3/4, смесительные узлы КЭВ-УТМ-4, КЭВ-УТМ-6.3, КЭВ-УТМ-21 и их версии с насосом КЭВ-УТМ-4Н, КЭВ-УТМ-6.3Н, КЭВ-УТМ-21Н, термостат защиты от замораживания и концевой выключатель ВП-15К21. Кроме пульта, в поставку входят крепёжные кронштейны и паспорт. Производство — Санкт-Петербург.
