Тепломаш КЭВ-230П7021W Нерж

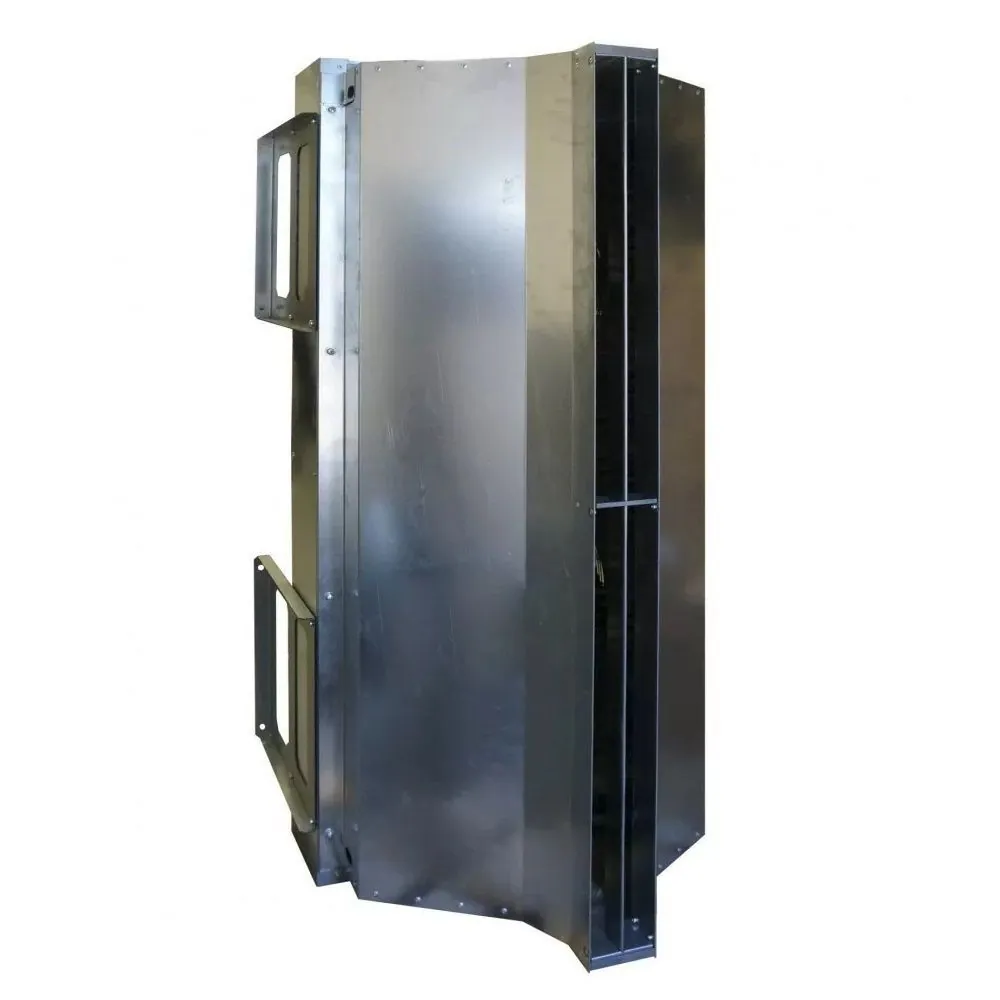

Завеса с водяным нагревателем в корпусе из нержавеющей стали защищает проёмы высотой от 3 до 7 м в автомойках и других помещениях, где в воздухе есть капельная влага. Оболочка защищена по IP54. Из двух нержавеющих водяных моделей серии у этой длинный корпус и наибольшая тепловая мощность.

Если помещение отнесено к категории взрывоопасности В-Iб или В-IIа, установка допускается при выполнении требований п. 7.3.63 ПУЭ.

Теплопроизводительность

Мощность и подогрев воздуха при +15 °C в помещении и максимальном расходе воздуха:

• 150/70 °C — 133 кВт, подогрев на 30 °C;
• 130/70 °C — 125 кВт, на 28 °C;
• 105/70 °C — 114,9 кВт, на 26 °C;
• 95/70 °C — 110,9 кВт, на 25 °C;
• 80/60 °C — 89,6 кВт, на 20 °C;
• 60/40 °C — 50,1 кВт, на 11 °C.

Вентилятор работает на трёх ступенях расхода воздуха. На минимальной ступени при графике 95/70 °C мощность составляет 98,9 кВт, воздух подогревается на 27 °C.

Монтаж и обвязка

Завеса монтируется горизонтально над проёмом либо вертикально сбоку, одной завесой или парой с двух сторон проёма. Сопло в стандартном исполнении направлено под углом 0°, под заказ изготавливается сопло под 30°. Патрубки для подвода и отвода теплоносителя — 1″. В комплект поставки входят крепёжные кронштейны, герметик и паспорт.

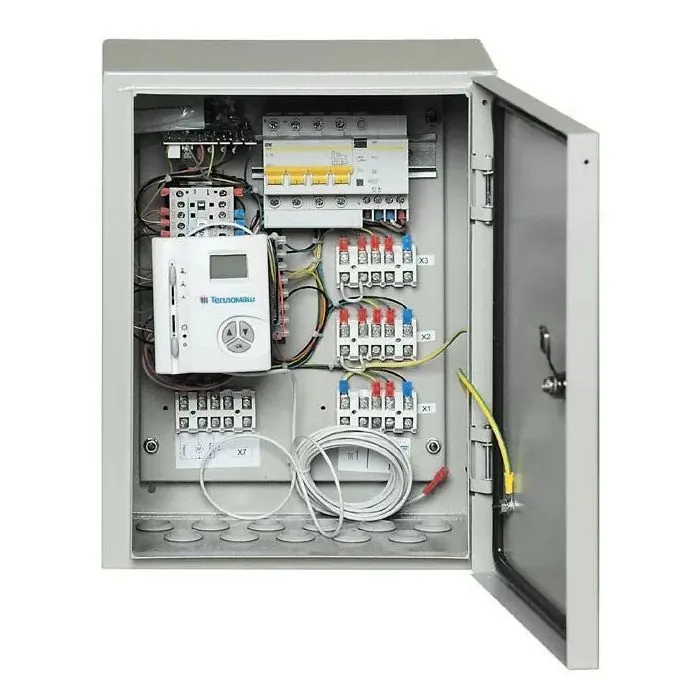

Подключение и управление выполняются через блок коммутации и управления БКУ-WA6. Автоматика и узлы обвязки заказываются отдельно:

• БКУ-WA6 — блок коммутации и управления завес с IP54;
• МП-WA — модуль подключения завес с IP54;
• HL10L — пульт управления;
• ВП-15К21 — концевой выключатель;
• КЭВ-УТМ-6.3, КЭВ-УТМ-21 — смесительные узлы;
• КЭВ-УТМ-6.3Н, КЭВ-УТМ-21Н — смесительные узлы с насосом;
• термостат защиты от замораживания;
• металлорукав L = 400 мм, Dy 1″.

Изготовитель — завод «Тепломаш» в Санкт-Петербурге.
