Вся электротехническая продукция маркируется с учетом степени защищенности конструкции от агрессивных воздействий. Прочитав простые символы, легко узнать, насколько компоновка данного оборудования устойчива к воздействию влаги, пыли, других неблагоприятных факторов. Поэтому, каждому покупателю целесообразно знать, как правильно расшифровать ту или иную маркировку.
IP, ГОСТ и другие стандарты
Существует несколько стандартов, регламентирующие определение уровня стойкости компоновки различных устройств к агрессивным воздействиям:
- IEC 60529:2013 — интернациональный регламент, разработанный Международной Электротехнической Комиссией.
- ГОСТ 14254-2015 — межнациональный стандарт, действующий на территории Российской Федерации, Республики Беларусь, Киргизии и Таджикистана. Аналог IEC 60529.
- DIN40050-9 — немецкий регламент, расширяющий нормативы IEC 60529 до возможности мойки оборудования горячей струей воды с высоким давлением.
- DIN EN 60529 (VDE 0470) — национальный стандарт, разработанный Немецким институтом стандартизации. Аналог IEC 60529.
Расшифровка маркировки

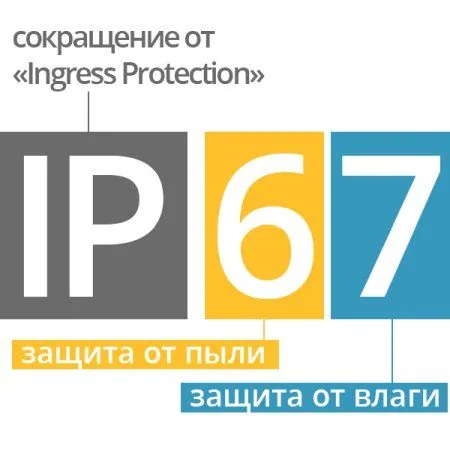

Степень защищенности конструкции электронного и электротехнического оборудования принято обозначать комбинацией двух латинских букв IP (англ. Ingress Protection, русск. «защита от проникновения») с парой арабских цифр от 0 до 9. Первая цифра определяет уровень стойкости оболочки к проникновению пыли, а вторая — влаги.
Нередко в маркировке применяются еще два условных знака — дополнительная буква (A, B, C, D) и вспомогательный символ (H, M, S). Первые указывают на степень защищенности от поражения током, а вторые — метод испытаний.
Степень защиты от пыли
|
Расшифровка первой цифры стандарта — защита от пыли и повреждений |
|
|
IP 0--- |
Открытая компоновка. Защита от механических повреждений и проникновения пыли внутрь корпуса не предусмотрена. Отсутствует изоляция токоведущих частей. |
|
IP 1--- |
Конструкция защищена от объектов размерами более 50 мм. Есть защита от поражения током при касании ладонями рук. |
|
IP 2---- |
Компоновка исключает попадание внутрь небольших предметов, крупнее 12 мм. Токоведущие части изолированы, при касании пальцами поражение током не происходит. |
|
IP 3--- |
Оболочка исключает проникновение частиц более 2,5 мм. Изоляция токоведущих элементов защищает от поражения током при касании пальцами. |
|
IP 4--- |
Защита от твердой крошки фракциями более 1 мм и поражения током при касании пальцами. |
|
IP 5--- |
Исключено проникновение внутрь пыли. Токоведущие части изолированы. |
|
IP 6--- |
Полностью пыленепроницаемая, изолированная компоновка. |
Степень защиты от влаги
|
Расшифровка второй цифры стандарта — защита от влаги |
|
|
IP −0— |
Открытое исполнение. Защита конструкции от конденсата и проникновения влаги внутрь не предусмотрена. |
|
IP −1— |
Оболочка защищает от крупных капель, падающих вертикально. |
|
IP −2— |
Компоновка исключает проникновение внутрь брызг, падающих с уклоном до 150 от вертикали. |
|
IP −3— |
Оболочка защищена от проникновения крупных капель, падающих с уклоном от вертикали до 600. |
|
IP −4— |
Защита корпуса от воздействия брызг со всех направлений. |
|
IP −5— |
Исключено попадание внутрь влаги при кратковременном воздействии на корпус водяной струи умеренной интенсивности. |
|
IP −6— |
Защита от воздействия мощным потоком воды. |
|
IP −7— |
Допускается кратковременное погружение в жидкость, включая соленую воду до 1 м. |
|
IP −8— |
Полностью водонепроницаемая оболочка даже при длительном погружении в воду более 1 метра. |
|
IP −9— |
Герметичная оболочка с защитой от мощного потока горячей воды. |
Дополнительные буквы
|
Расшифровка третьей буквы |
|
|
IP —A- |
Изоляция, защищающая от поражения током при касании корпуса тыльной стороной ладоней рук. |
|
IP —B- |
Защита при прикосновении к корпусу пальцами. |
|
IP —C- |
Изолированная оболочка защищает человека при касании конструкции ручным инструментом. |
|
IP —D- |
Оболочка исключает поражение током даже при прикосновении к корпусу проводом, другим одиночным проводником. |
Вспомогательные символы
|
Расшифровка четвертого символа |
|
|
IP ---H |
Оборудование с высоковольтным подключением или вырабатывающее высоковольтное напряжение. |
|
IP ---M |
Испытание устройства проведено в движении. |
|
IP ---S |
Испытание прибора выполнено в неподвижном (стационарном) положении. |
Примечание
Иногда в маркировке степени защиты вместо одного или нескольких знаков указывается символ — X. Например, IP X7, IP 5X или даже IP XX. Такое обозначение свидетельствует, что испытания на устойчивость к воздействию пыли и/или влаги не проводилось.
Если оборудование прошло комплексные испытания, в маркировке может быть одновременно указано несколько степеней или вариантов защиты. Например, IP 55/IP 57 — оболочка защищена от воздействия на корпус умеренной струи холодной воды и от кратковременного погружения на небольшую глубину в пределах 1 м.
