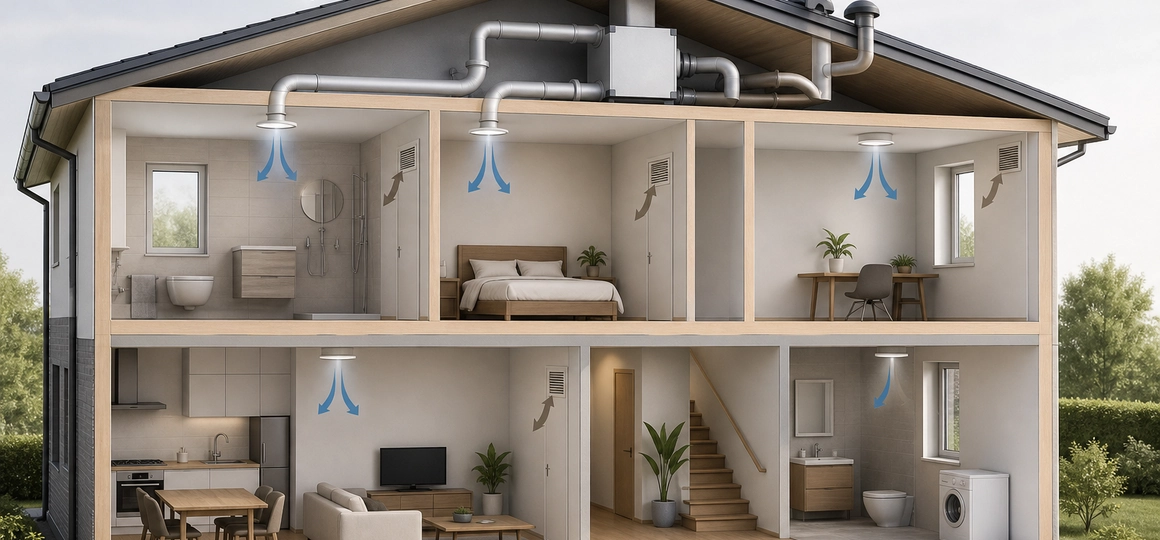

Расчёт вентиляции необходим для того, чтобы смонтированная система полностью выполняла свою задачу: обеспечивала эффективную циркуляцию воздуха. Такой расчёт необходим при строительстве здания, или при реорганизации системы вентиляции в доме, который уже находится в эксплуатации.
В расчёт входит определение необходимой производительности системы, и подбор оборудования, способного обеспечить такую производительность.
Задача эта непростая, требующая специализированных знаний и довольно сложных вычислений, поэтому целесообразно доверять такую работу профессионалам.
Для эффективного монтажа вентиляционной системы следует выбрать наиболее подходящую модель вентилятора или моноблочной установки; определить размер воздуховодов и правильное их расположение.
Чтобы избежать ошибок при выборе, нужно вместе с мощностью учитывать и давление, которое оборудование создает во время работы. Это важно, так как воздух циркулирует не только из-за разности в температурах, но и в соответствии с разностью давлений на входе в воздуховод и на его выходе.
Как рассчитать воздухообмен
Значения нормативов указываются в СНиП, для оптимального расчёта выбираются самые жёсткие условия.
1. Например, расход воздуха на одного человека задаётся как 60 куб. м в час днём и 30 куб.м в час — ночью, во время сна.
2. Если рассчитывать производительность по объёму помещения, то его объём следует умножить на кратность воздухообмена. В нормативной документации указано, что кратность должна составлять:
1-2 для жилых комнат;2-3 для офисных помещений,- и 10 для санузлов.
Определение мощности оборудования
Расчёт мощности калорифера.
Воздух, который поступает в помещение должен иметь комфортную температуру, нормативы утверждают, что она не должна оказаться ниже +18 градусов. Это значит, что имеет смысл установить калорифер, но предварительно вычислить величину его рабочего тока, чтобы правильно подобрать модель.
I = P / U. Если мощность оборудования больше 5 кВт, для него потребуется трёхфазное электропитание.При выборе обязательно учитывать и климатические условия. Если в холодный сезон температура на улице не опускается ниже критичных ?22 градусов, имеет смысл выбирать калорифер с мощностью немного ниже расчётной. Так можно сократить расход электроэнергии, не потеряв в производительности.
Воздуховоды
При расчёте системы вентиляции необходимо грамотно рассчитывать параметры вентиляционных каналов с учётом уровня шума, сечения канала, материала изготовления. Уровень шума определяется числом колен в канале, скоростью ветра и размерами. Прямоугольные каналы занимают меньше места, но круглые обладают более высокой пропускной способностью. Для жилых квартир и загородных домов скорость воздушного потока должна составлять
Воздухораспределительные решётки
Воздухораспределители подбираются по каталогу, с учётом расхода воздуха и уровня шума. При этом их площадь считается примерно в 2 раза большей сечения вентканала. Уровень шума от воздухопотока в жилых комнатах не должен превосходить 25 дБ(А). Наиболее актуальные габариты решёток от 100?100 до 200?400 мм, или же используются круглые диффузоры с теми же характеристиками.
Сопротивление сети
Падение давления в сети воздухораспределения снижает эффективную производительность вентилятора. Соотношение производительности сети от сопротивления сети — это вентиляционная характеристика, представленная графически.
Сопротивление сети рассчитывается как сумма сопротивлений каждого её узла, такие расчёты обычно выполняются автоматически с помощью специализированного ПО.
При скорости воздушного потока в
для частных загородных домов в 200 — 300 кв.м — 150 Па
Обязательно ли следовать СНиП?
Параметры в специализированной документации задают минимально допустимую производительности, и направлены прежде всего на сокращение стоимости самой системы и её эксплуатации.
В частных квартирах и домах требования определяет их владелец, поэтому производительность может устанавливаться как ниже представленной в СНиП, так и выше. Так как требуемый уровень комфорта у каждого — свой. Но если приемлемый комфорт заранее определить сложно, стоит придерживаться нормативов при установке вентиляционной системы, а затем корректировать производительность при помощи пульта ДУ.
Избежать ошибок при расчётах поможет своевременное обращение к специалистам. К тому же профессионалы всегда помогут советом, ответят на технические вопросы, и подберут оборудование, учитывая свой практический опыт.
